OPGW光缆光缆架设和敷设规定
信息来源:   发布时间:2021-6-15   浏览:

        1、 光缆架设后不得出现光缆外层明显单丝损伤 、扭曲、折 弯、挤压、松股、呈鸟笼状、光纤回缩等现象。

        2、直通型耐张杆塔跳线从地线支架下方通过时 ,弧垂应为300mm ~ 500mm ;从地线支架上方通过时 ,弧垂应为 150mm ~ 200mm 。

        3 、光缆与接地线采用并沟线夹连接 ,光缆和接地线应平行嵌入并沟线夹的双槽内 ,接地线一端安装在铁塔主材接地孔上,接地线安装应平滑美观 ,长短适宜,不应有硬弯或扭曲,连接部位 应接触 良好。

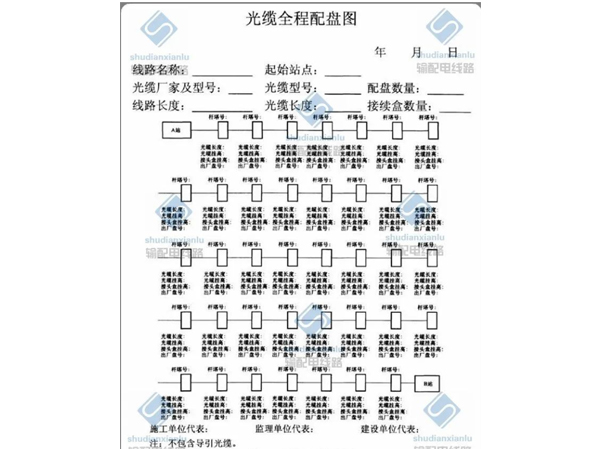

        4 、OPGW 光缆线路应绘制光缆线路配盘图 ,图中应标有杆塔编号、光缆长度 、光缆挂高、接续盒挂高等参数 。光缆全程配盘图编制应按下图所示。

        5、 OPGW 光缆线路应绘制包含 A 端 ODF 到 B 端 ODF 沿线 所有接续点 的光缆线路熔接点配纤图202151210351031721.jpg
